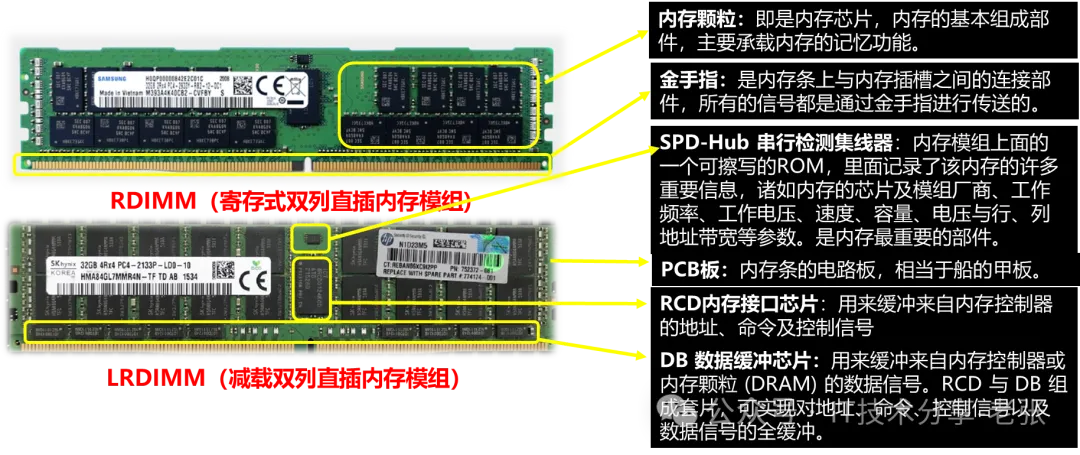

一、DDR4内存条的结构
很多人对内存的称呼不同，其实都是一样的，内存=内存模组=内存条
1、内存颗粒：即是内存芯片，内存的基本组成部件，主要承载内存的记忆功能。
2、金手指：是内存条上与内存插槽之间的连接部件，所有的信号都是通过金手指进行传送的。
3、SPD-Hub 串行检测集线器：内存模组上面的一个可擦写的ROM，里面记录了该内存的许多重要信息，诸如内存的芯片及模组厂商、工作频率、工作电压、速度、容量、电压与行、列地址带宽等参数。是内存最重要的部件。
4、PCB板：内存条的电路板，相当于船的甲板。
5、RCD内存接口芯片：用来缓冲来自内存控制器的地址、命令及控制信号
6、DB 数据缓冲芯片：用来缓冲来自内存控制器或内存颗粒 (DRAM) 的数据信号。RCD 与 DB 组成套片，可实现对地址、命令、控制信号以及数据信号的全缓冲。
二、RCD与DB在的RDIMM与LRDIMM的应用
RCD内存接口芯片是内存模组 (俗称内存条) 的核心器件，作为 CPU 存取内存数据的必由通路，其主要作用是提升内存数据访问的速度及稳定性，以匹配 CPU 日益提高的运行速度及性能。内存接口芯片需与各种内存颗粒及内存模组进行配套，并通过 CPU 厂商和内存厂商针对其功能和性能 (如稳定性、运行速度和功耗等) 的严格认证，才能进入大规模商用阶段。，而 DB 芯片用来缓冲来自内存控制器或内存颗粒 (DRAM) 的数据信号。RCD 与 DB 组成套片，可实现对地址、命令、控制信号以及数据信号的全缓冲。
仅采用了 RCD 芯片的内存模组通常称为 RDIMM，而采用了 RCD 和 DB 套片的内存模组称为 LRDIMM。
三、服务器DDR5内存结构一览
DDR5的LRDIMM包括寄存时钟驱动器 (RCD)、数据缓冲器 (DB) 、串行检测集线器 (SPD Hub)、温度传感器 (TS) 和电源管理芯片 (PMIC)。
服务器 CPU 可以通过 SPD Hub 与 TS 通信，以管理内存模块的温度。TS 是 DDR5 服务器 DIMM 的重要组件。目前主流的DIMM预计每个DIMM配备2个TS芯片。
PMIC 的主要作用是为内存模组上的其他芯片 (如 DRAM、RCD、DB、SPD Hub 和 TS 等) 提供电源支持。服务器 CPU 可经由 SPD Hub 与 PMIC 进行通讯，从而实现电源管理。
