LSI_1068E阵列卡单块硬盘掉线及处理步骤

1．进入raid卡配置界面

开机自检到SAS/SATA硬盘控制器提示热键进入配置界面

raid卡配置界面

2．查看raid状态

选择objects－virtual drive回车看到配置好的阵列。

在选中的阵列上回车，选择view/update parameters回车查看阵列参数


磁盘写缓存和预读功能可调整

3．删除raid阵列

删除阵列将清除raid信息和硬盘里边的数据，不可恢复，如果有数据的情况下需要提前做好数据备份。
3.1可以使用下图方式删除单个阵列。将光标移至欲删除的阵列上。

按DEL键删除选中的阵列，选择yes确认

3.2删除阵列选择configure－clear configuration将清除所有配置的阵列信

选择yes确认

4．单块硬盘掉线及处理步骤

查看阵列状态，显示degraded降级状态

选择rebuild回车，看到磁盘及阵列信息。如果有热备盘的情况，阵列中有磁盘丢失，热备盘会自动加入阵列，并开始rebuild。下图为阵列磁盘没有物理损坏，并且没有热备盘的情况下，使用空格键选中fail的磁盘（选中后其标识颜色变为红色）按键开始rebuild。
注：如果有重要数据，先备份数据再进行操作。

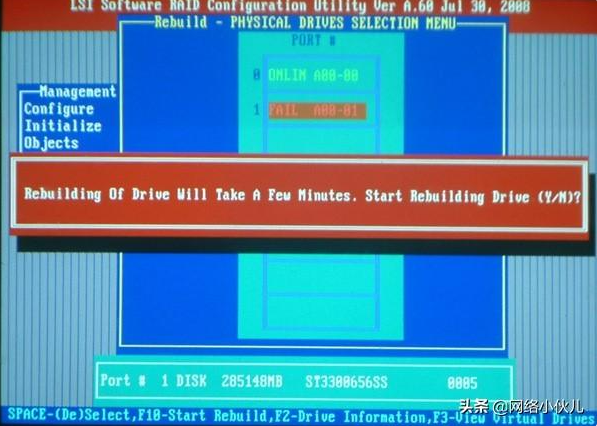

系统提示是否rebuild，按Y键。

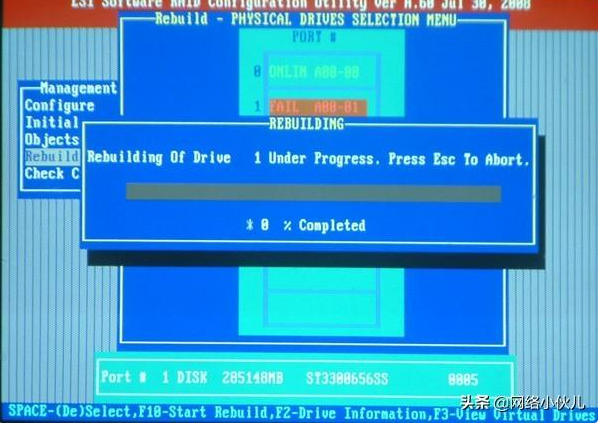

有进度条显示重建过程。
