LSI_1068E阵列卡创建RAID5配置步骤

1．进入raid卡配置界面

开机自检到SAS/SATA硬盘控制器提示热键进入配置界面

raid卡配置界面

2．查看raid状态

选择objects－virtual drive回车看到配置好的阵列。

在选中的阵列上回车，选择view/update parameters回车查看阵列参数


磁盘写缓存和预读功能可调整

3．删除raid阵列

删除阵列将清除raid信息和硬盘里边的数据，不可恢复，如果有数据的情况下需要提前做好数据备份。
3.1可以使用下图方式删除单个阵列。将光标移至欲删除的阵列上。

按DEL键删除选中的阵列，选择yes确认

3.2删除阵列选择configure－clear configuration将清除所有配置的阵列信

选择yes确认

4．Raid5的配置
创建raid5，选择Configure进行raid配置

选择Easy configuration或View/add Configuration， 注意new configuration将清除原来所有配置，重新配置raid

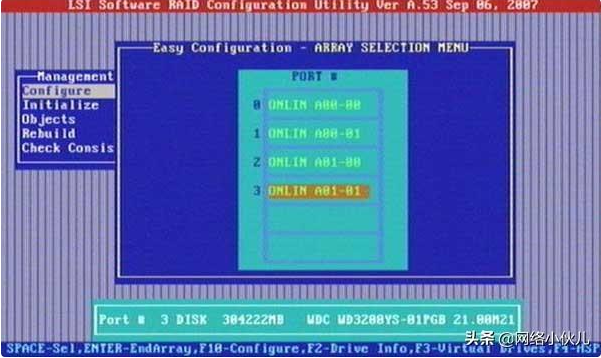

按键选中要配置为阵列的硬盘，选中的硬盘显示online状态。


按下键配置

按空格键选中阵列1

raid5功能需要raid key才能激活使用，未激活时此选项为灰色，即便可配置raid5，阵列数据条带大小只能是默认的64k，不可调整，选择accept回车。

按ESC退出，完成阵列配置，提示是否保存raid信息，选择yes，Raid5创建完成。
